26PCAFA6D小型封裝壓力傳感器
26PCAFA6D壓力傳感器簡介
26PCAFA6D壓力傳感器是低價格的帶溫度補償和校正的小型封裝壓力傳感器，26PCAFA6D壓力傳感器可以測量差壓，量程：1psi。
26PCAFA6D壓力傳感器特點
● 專利的導電密封彈性連接系統消除了傳統的導線粘結和帶狀連接，增加了介質的測量兼容性。
●專利的Snap-together 結構導致了多樣化的測量孔形式
●低價格的帶溫度補償和校整的小型封裝壓力傳感器
●不同的引腳可選（1x4 或2x2）
●可以測量負壓和正壓
●激光刻蝕電阻保證極好的器件一致性

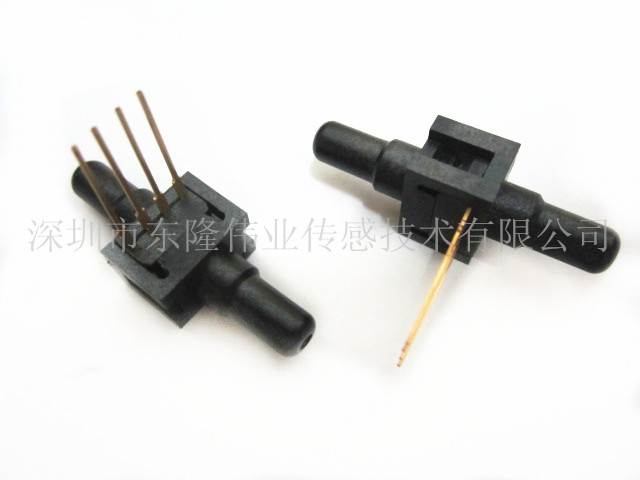

26PCAFA6D壓力傳感器實物圖
26PCAFA6D壓力傳感器內部結構圖
26PCAFA6D壓力傳感器技術規格（10.0±0.01 VDC 供電，25?C）
26PCAFA6D壓力傳感器選型指南
|
型號 |
壓力范圍 |
|
量程,Mv |
|
靈敏度mV/psi 典型值. |
過壓psi,max |
|
|
_psi |
Min |
典型值 |
Max |
||
|
26PCA |
1.0 |
14.7 |
16.7 |
18.7 |
16.7 |
20 |
|
|
Min. |
典型值 |
Max. |
單位 |
|
電源 |
|
10 |
16 |
VDC |
|
零點偏置 |
-1.5 |
0 |
+1.5 |
mV |
|
零點漂移,25~0?C,25~50?C |
|
±2.0 |
|
mV |
|
線性度，P2>P1,佳擬合直線 |
|
±0.25 |
±1.0 |
% 滿量程 |
|
靈敏度溫漂,0~25?C,25~50?C |
|
|
±1.0 |
% 滿量程 |
|
重復性& 遲滯 |
|
±0.2 |
|
% 滿量程 |
|
反應時間 |
|
|
1.0 |
ms |
|
輸入阻抗 |
|
7.5K |
|
ohms |
|
輸出阻抗 |
|
2.5K |
|
ohms |
|
全年漂移 |
|
±0.5 |
|
% 滿量程 |
|
重量 |
|
2 |
|
g |
26PCAFA6D壓力傳感器環境指標:
|
工作溫度 |
-40?C~+85?C |
|
儲存溫度 |
-55?C~+100?C |
|
補償溫度 |
0~50?C |
|
沖擊 |
150g認證試驗 |
|
震動 |
MIL-STD-202.方法213(150g 半正弦,11ms) |
|
介質(P1&P2) |
適用于那些不與多醚酰亞胺,硅,氟硅酮密封片起作用的介質 |
