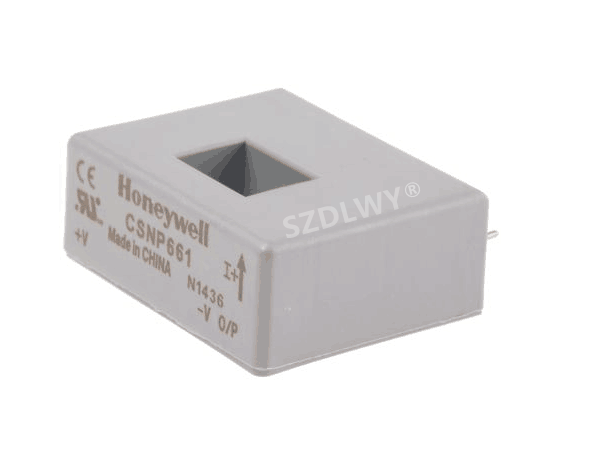

電流傳感器 CSNP661
1.描述
CSNP661閉環電流傳感器，基于磁補償原理。原/副邊電路之間電氣絕緣的，可以測量直流、交流和脈沖電流。
2.電氣參數
額定電流(In) : 50A.t rms(額定值)
特點
? 可測量AC，DC和脈沖電流
? 富有競爭力的性價比
? 更優的精度及線性度
? 快速響應時間
? 過載能力高
? 高標準的一次和二次電路間的電絕緣性能
? 工業級的工作溫度范圍
? 尺寸小，重量輕
測量范圍 : 0~±90A.t(DC~AC Peak)
測量阻值(在70℃) : Rm min Rm max
with±15V, at±50 A.t Max : 70ohm 195ohm
模擬輸出電流(在50A時) : 50mA
匝數比率 : 1/1000
精度(25℃) : 優于±0.5%In
供電電壓 : ±12~15VDC(±5%)
原副邊電氣絕緣 : 3KVrms/50KHz/1分鐘
3.精確性-動態參數
零點失調電流(25℃) : 優于±0.20mA
典型應用
? 變速驅動設備，
? 伺服電機
? UPS和電信設備供電電源
? 焊接設備供電電源
? 汽車-蓄電池管理系統
? 過電流保護
? 接地故障檢測器
? 機器人
失調電流溫飄(0~70℃) : ±0.30mA(典型值)
：優于±0.50mA
線性度 : 優于±0.10%
響應時間 : 優于500ns
頻帶寬度 : DC~150KHz
dI/dT精確跟隨 : 優于100A/μs
4.技術指標
工作溫度范圍 : -40~85℃
儲存溫度范圍 : -40~90℃
耗電流 : 10mA加上輸出電流
次級線圈阻值(+70℃) : 30Ω
傳感器外殼 : 聚碳酸/ABS合成品
連接形式(初級) : 穿孔
連接形式(次級) : 3X0.8mm PCB 焊腳
附注
1. 測量更低量程時可用更高的電阻；
2. 上述參數都在25度和+/-15V供電的情況下，除非另外說明。
CSNP661閉環電流傳感器，基于磁補償原理。原/副邊電路之間電氣絕緣的，可以測量直流、交流和脈沖電流。
2.電氣參數
額定電流(In) : 50A.t rms(額定值)
特點
? 可測量AC，DC和脈沖電流
? 富有競爭力的性價比
? 更優的精度及線性度
? 快速響應時間
? 過載能力高
? 高標準的一次和二次電路間的電絕緣性能
? 工業級的工作溫度范圍
? 尺寸小，重量輕
測量范圍 : 0~±90A.t(DC~AC Peak)
測量阻值(在70℃) : Rm min Rm max
with±15V, at±50 A.t Max : 70ohm 195ohm
模擬輸出電流(在50A時) : 50mA
匝數比率 : 1/1000
精度(25℃) : 優于±0.5%In
供電電壓 : ±12~15VDC(±5%)
原副邊電氣絕緣 : 3KVrms/50KHz/1分鐘
3.精確性-動態參數
零點失調電流(25℃) : 優于±0.20mA
典型應用
? 變速驅動設備，
? 伺服電機
? UPS和電信設備供電電源
? 焊接設備供電電源
? 汽車-蓄電池管理系統
? 過電流保護
? 接地故障檢測器
? 機器人
失調電流溫飄(0~70℃) : ±0.30mA(典型值)
：優于±0.50mA
線性度 : 優于±0.10%
響應時間 : 優于500ns
頻帶寬度 : DC~150KHz
dI/dT精確跟隨 : 優于100A/μs
4.技術指標
工作溫度范圍 : -40~85℃
儲存溫度范圍 : -40~90℃
耗電流 : 10mA加上輸出電流
次級線圈阻值(+70℃) : 30Ω
傳感器外殼 : 聚碳酸/ABS合成品
連接形式(初級) : 穿孔
連接形式(次級) : 3X0.8mm PCB 焊腳
附注
1. 測量更低量程時可用更高的電阻；
2. 上述參數都在25度和+/-15V供電的情況下，除非另外說明。
